Двері багажного відділення
Двері багажника включають дві деталі з легкого композитного пластику (внутрішня і зовнішня нижня панелі), склеєні між собою і утворюють готові двері багажника. Нижня зовнішня панель виконана з поліпропілену, аналогічно конструкції бампера, забезпечуючи підвищену міцність до удару.
Залежно від комплектації автомобіля двері багажного відділення передбачають:
- ручне відкривання та закривання або
- відкриття та закривання від електроприводу
Двері багажного відділення з електроприводом відчиняються і закриваються за допомогою двох тяг з електроприводом, встановлених замість газових упорів, які використовуються на дверях багажника з ручним відчиненням і зачиненням.
Вісь у зборі має шарові шарніри з кожного кінця, що забезпечують її рухливість між нерухомими опорами на автомобілі. Номінальний час відкривання та закривання кришки становить 5 секунд (+/2,0 секунди).
Двері багажного відділення обладнані електрозамком і функцією доведення, що притягує двері до замку на останніх 6 мм ходу. Замок та доводчик розташовані у дверях багажного відділення.
На додаток до електроприводу переміщення дверей багажного відділення, її механізм закривання оснащений блоком доведення. Блок доведення притягує двері до замку наприкінці ходу, після досягнення дверима допоміжного вимикача. Замок та доводчик розташовані у дверях багажного відділення.
.jpg)

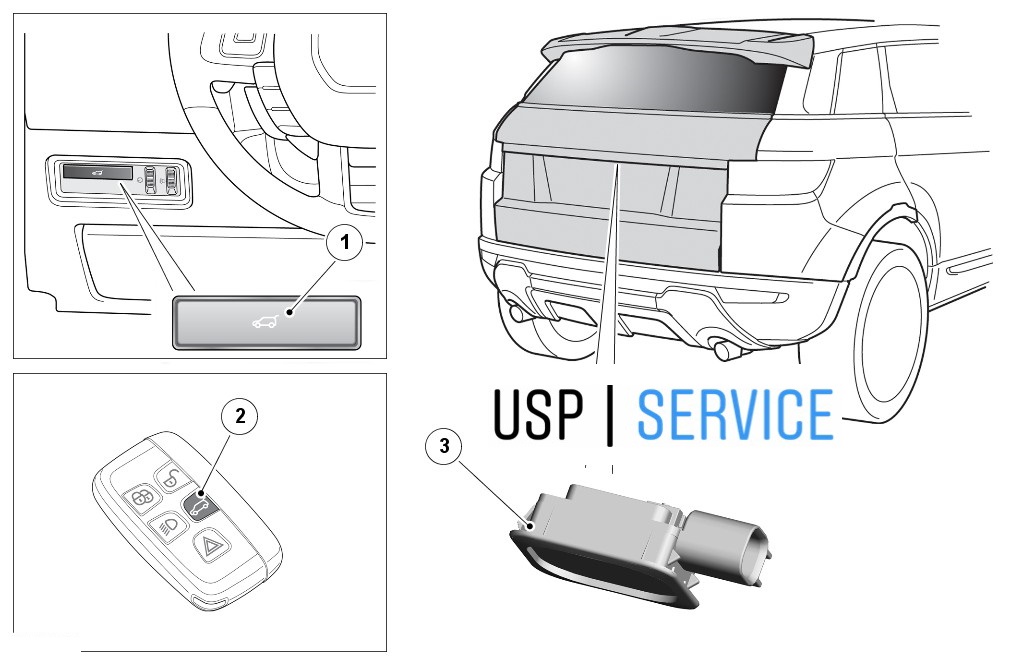

Двері багажного відділення – перемикачі відкривання
Двері багажного відділення можна відкрити за допомогою наступних перемикачів:
- Кнопка відкривання на електронному ключі.
- зовнішня кнопка відчинення (за умови, що двері не зачинені, а селектор знаходиться в положенні «Стоянка» (P)).
- Внутрішньосалонна кнопка відкривання (за умови, що
- автомобіль не замкнений і не включена сигналізація);
- швидкість автомобіля не перевищує 5 км/год (3 миль/год).
Ці перемикачі також використовуються для відмикання дверей багажного відділення без електроприводу.
(1).jpg)
.jpg)

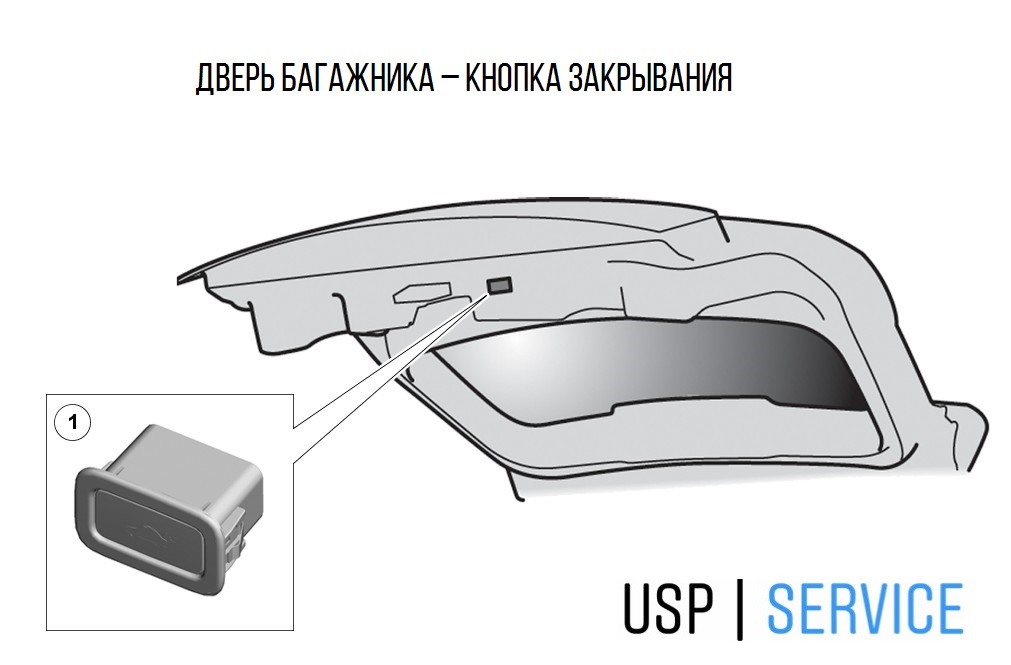

Двері багажника – кнопка закривання

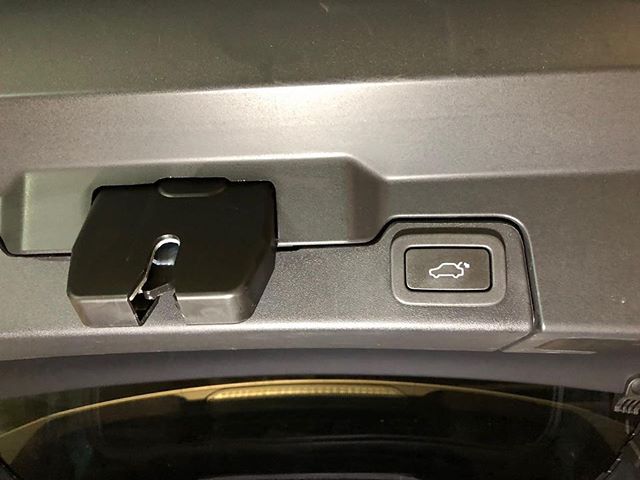

Кнопка зачинення дверей багажника розташована на торці дверей багажника.
Двері багажника з електроприводом також можна закрити вручну (в основне або допоміжне положення засувки), не пошкодивши при цьому механізм електроприводу.
.jpg)
Під час відкривання та закривання двері багажного відділення можна зупинити у будь-який час одним натисканням будь-якої з її кнопок керування. Відповідно:
- Натискання перемикача відкривання викликає початок або продовження відчинення дверей багажного відділення
- Натискання перемикача закривання викликає початок або продовження закривання дверей багажного відділення
Для отримання додаткової інформації див. таблицю нижче.
Для дверей багажника передбачено налаштування «гаражне положення»: можна встановити максимальну висоту відчинення дверей багажника.
Встановлення висоти:
- Відкрийте двері багажного відділення на необхідну висоту, двері повинні залишатися нерухомими не менше трьох секунд.
- Натисніть та утримуйте перемикач зачинення дверей багажного відділення протягом 10 секунд
- Якщо при відпусканні перемикача зачинення двері багажного відділення залишаються нерухомими, це вказує на успішне завершення програмування висоти
- Вручну або за допомогою перемикача закривання закрийте двері багажного відділення, потім відкрийте двері, щоб перевірити, чи вони відкриваються на запрограмовану висоту
Максимальна висота відкривання встановлена. Щоб скасувати встановлене обмеження для максимальної висоти відкривання, повторіть вищезгадані дії, повністю відчинивши при цьому двері багажного відділення до натискання та утримування перемикача закривання.
.jpg)
Якщо під час закривання дверей багажного відділення виявляється перешкода, двері зупиняються і трохи піднімаються. Пролунає звукове попередження неповного закривання, тобто. 2 короткі гудки звукового сигналу охоронної системи, що вказує на невиконане закриття або виявлення перешкоди. Усуньте перешкоду і знову натисніть на перемикач закривання.
На дверях багажного відділення з електроприводом може статися збій функції запам'ятовування, якщо:
- виявлено кілька сторонніх предметів
- під час руху дверей на них чиниться ненавмисний тиск (наприклад, якщо хтось спирається на двері багажного відділення)
- напруга акумулятора низька.
Вищеописане також може спричинити заборону роботи електроприводу дверей багажного відділення.
Скидання налаштувань дверей багажного відділення:
- Вручну зачиніть двері багажного відділення
- Натисніть на перемикач відкриття дверей багажного відділення
- Дочекайте повного відчинення дверей багажного відділення або підйому дверей у встановлене положення
- Натисніть та відпустіть перемикач закриття
- Дозвольте електропривод повністю закрити двері
Запрограмоване в пам'яті положення дверей багажного відділення буде відновлено.

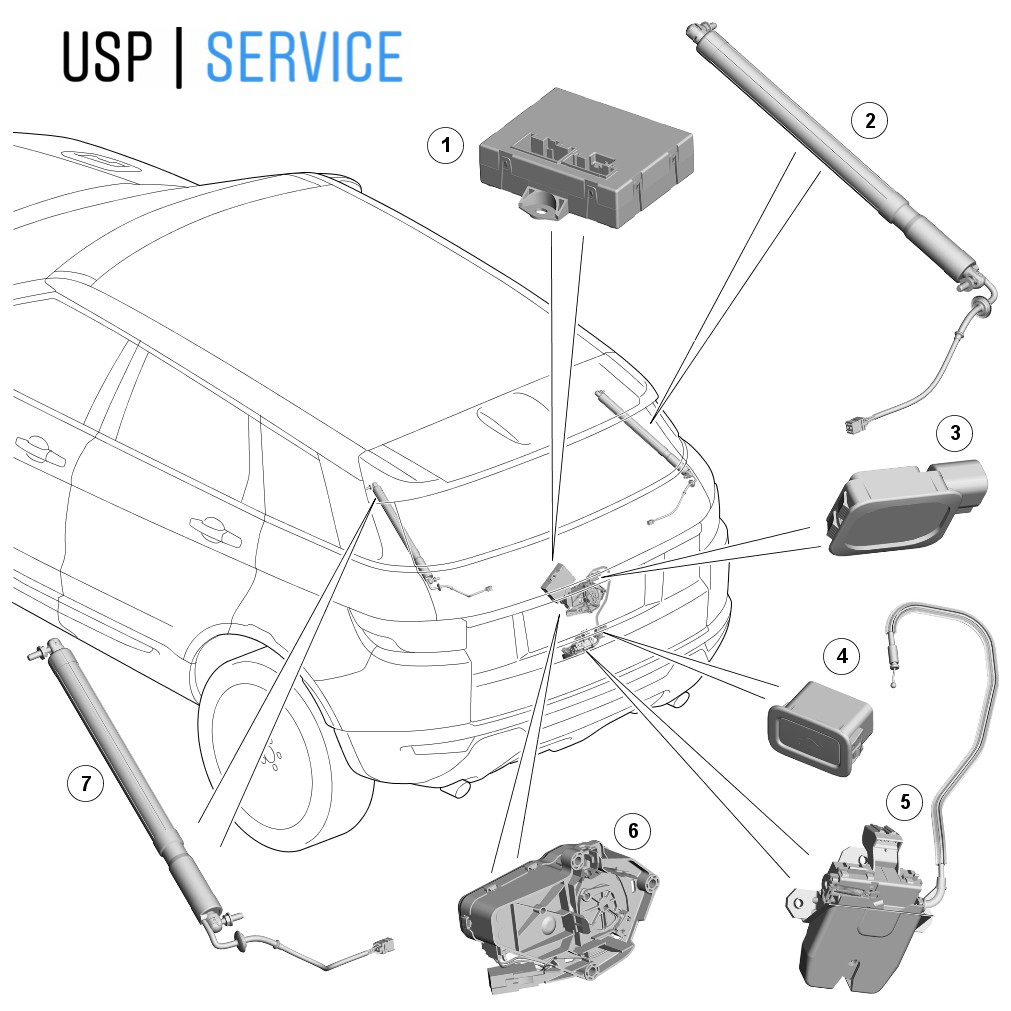

Двері багажника з електроприводом - Розташування компонентів
(5).jpg)
.jpg)
.jpg)
